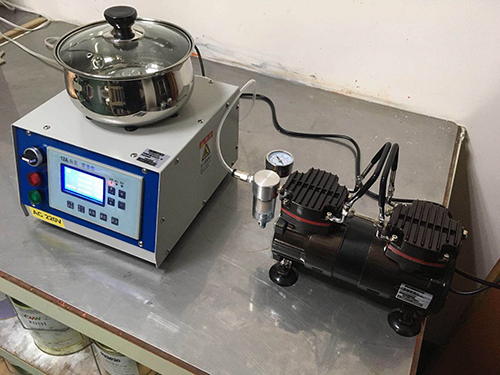

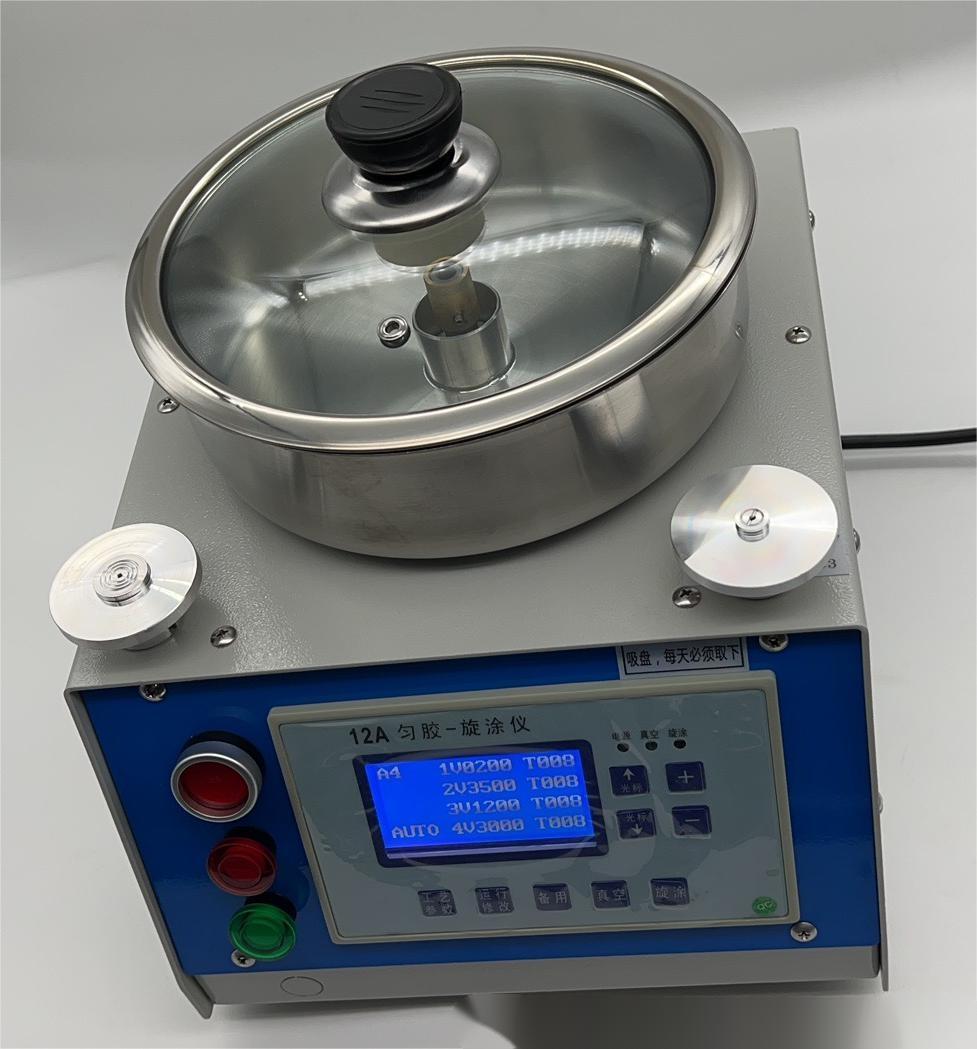

12A勻膠機和無油真空泵

此照片拍攝于臺灣島內，感謝臺灣客戶的信任！

?

使用方法：先按紅色按鈕，再按綠色按鈕，啟動轉動，再學習怎樣修改速度代號V和修改時間T

?

概述

12系列包含單頭、多頭，單速、多速等系列產品，滿足客戶不同需求。

12A勻膠機主要用于光刻膠涂布、涂硼等工藝過程，該設備具有勻膠效率高，使用方便等特點。其勻膠速度、時間分多個時段，并分別無級可調。

電器線路可靠，電機運轉平穩，特別是電機轉矩大，優于同類產品。

吸片采用電磁閥控制氣路,這樣適合流水線的工藝,一個氣泵可同時帶幾個勻膠機工作,提高了效率。

?

?

主要技術參數

1、工作電源? ? ?AC220V? 50Hz

2、電源功率? ? ?200W

3、裝片直徑? ? ?選擇10/20/30……250mm

4、 4個速度、時間段(1V、2V、3V、4V，T000)記憶

5、 八組程序（A1-A8）記憶

6、加速一致性（誤差）±1%

7、轉速穩定度? ±1%

9、勻膠時間? ? 每一段0-254秒，每組四段

10、速度范圍? ?100-7000 ,50轉一檔

11、外形尺寸? ?250x300x300mm

12、重量? ? ? ?勻膠機11KG，選配件真空泵5KG

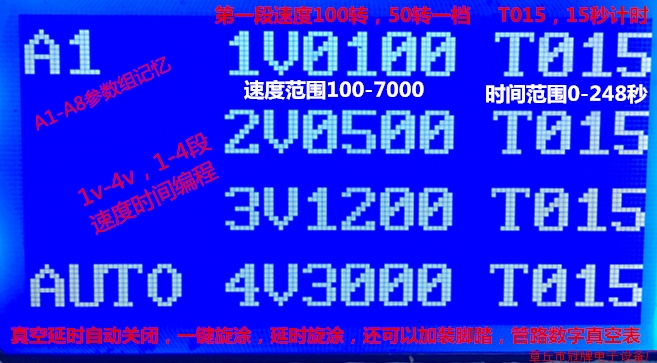

12A勻膠機基本畫面顯示解讀

【工藝參數】[PROG]鍵? ?循環顯示? “A1”“A2”。。。。。?！癆8”。

【運行修改】[FN]鍵? “AUTO”自動運行畫面，“EDIT”改變速度和時間畫面 。? ?KUTO K1? ---K8 (速度修正方式)，KUTO畫面下，按＋即可加速,再按一次向下箭頭，即可記憶

在“EDIT”（AUTO）畫面下，? 按【↑ 】（或者【↓】）移動光標

? ? ?“1V0100? T005”? ?注解：第一階段，速度100轉每分鐘，時間T=5秒“2V1200? T005”

“3V2400? T015”

? ? ?“4V3000? T015”? 注解：第四階段，速度3000轉每分鐘，時間15秒。

? ? ? ? ? ? ? ? ? ? ? ? 速度范圍 V=0200-7000,時間T=0-240秒(特殊2500秒）

? ? ? ? ? ? ? ? ? ? ? ? 用不到的階段，速度和時間設為V0200，T000

可以用? 【+】【-】? 鍵， 改變?cè)O(shè)定的速度（50轉一檔100-7000），

時間 （0-254秒）（特殊時間2500秒）。? ? ? ? ? ? ?

需要修改程序結束后的真空釋放時間，防止最后飛片，或者需要盡快結束釋放真空

需要腳踏啟動，自動打開真空閥；

需要加速度調節，大小輕重物品全適應；

需要微調轉速，使實際轉速與設定值相同，使用K1-K8，KUTO模式；

?

操作步驟

接通外部真空系統，接通外電源，打開電源開關，用【工藝參數】鍵，選擇“A1”，若需要修改速度和時間，按一下【運行修改】鍵，結合【↑】【↓】鍵,再用【+】【-】鍵調速度和時間至工藝要求，若有實際轉速誤差，有微調的辦法。

放基片于吸盤中心處，打開紅色真空開關，檢查基片是否吸牢，（嚴禁對小于吸盤抽氣槽外圓的基片涂膠）。將適量光刻膠滴于基片中心處，按下綠色勻膠開關，。。。。。。(有異常情況，可按一下綠色的勻膠啟動按鈕，吸盤將停止)等待電機停止轉動后，關閉真空、取片。

3.? ?根據光刻膠的粘度和工作環境溫度選擇適當轉速，一般勻膠時間大約5~20秒之間。

4.? ?將勻過膠的玻璃片立放在玻璃卡盤上放入金屬盒中，根據膠的要求放入溫箱進行前烘，一般的光刻膠前烘溫度90℃30分鐘。

5.? ?勻膠機必須關閉上蓋后啟動、勻膠機轉動時嚴禁用手觸摸。用手去抓勻膠機吸盤，能導致本機保護，需返廠處理，請知悉。

?

注意事項

嚴禁對小于吸盤抽氣槽外圓的基片涂膠。設備用完請取下吸盤，防止膠液黏住吸盤

定期清理接膠盤中的膠液，防止液位過高，灌入電機。

根據具體工作環境，定期檢查真空管路，定期清理電磁閥，使機器保持正常狀態。

檢修時應切斷電源?。?！

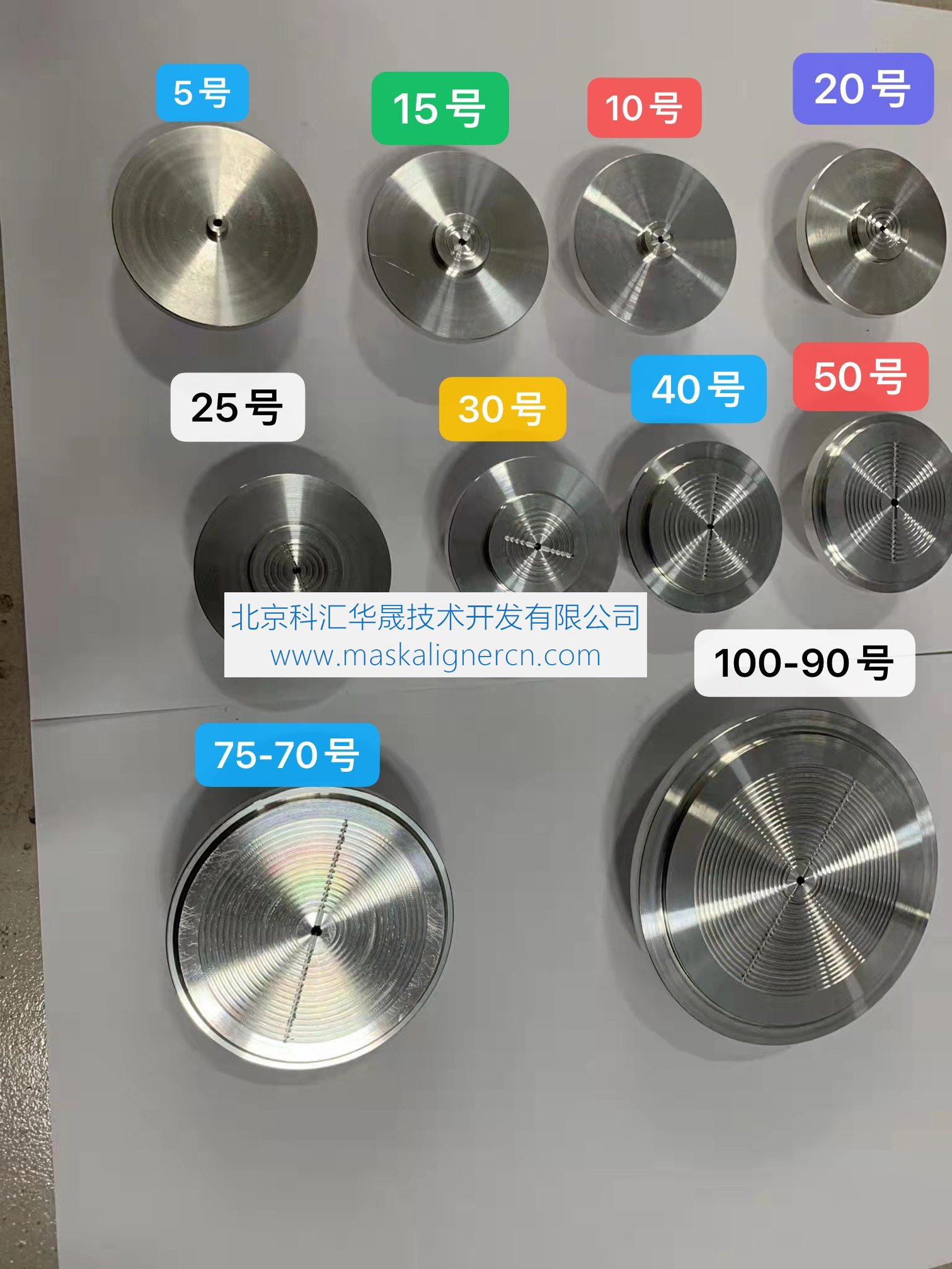

吸盤選擇原則：

成套供應單

勻膠機主機一臺，接膠鍋一只，配套吸盤2只，我公司有配套的真空泵。
